Cómo interpretar la granulometría de tus agregados según la norma ACI 211.3R (Guía Práctica)

2026-06-18 · 5 min de lectura

En la fabricación de bloques y adoquines de concreto, el agregado representa entre el 70% y el 85% del volumen total de la mezcla. Por lo tanto, tratar de dosificar una mezcla sin analizar la granulometría de tus arenas es como intentar navegar sin brújula.

La norma ACI 211.3R (Apéndice 5) establece que para lograr un bloque de alta resistencia con el menor consumo de cemento posible, debemos buscar la máxima compacidad. Y la compacidad se logra reduciendo el volumen de vacíos entre las partículas de arena.

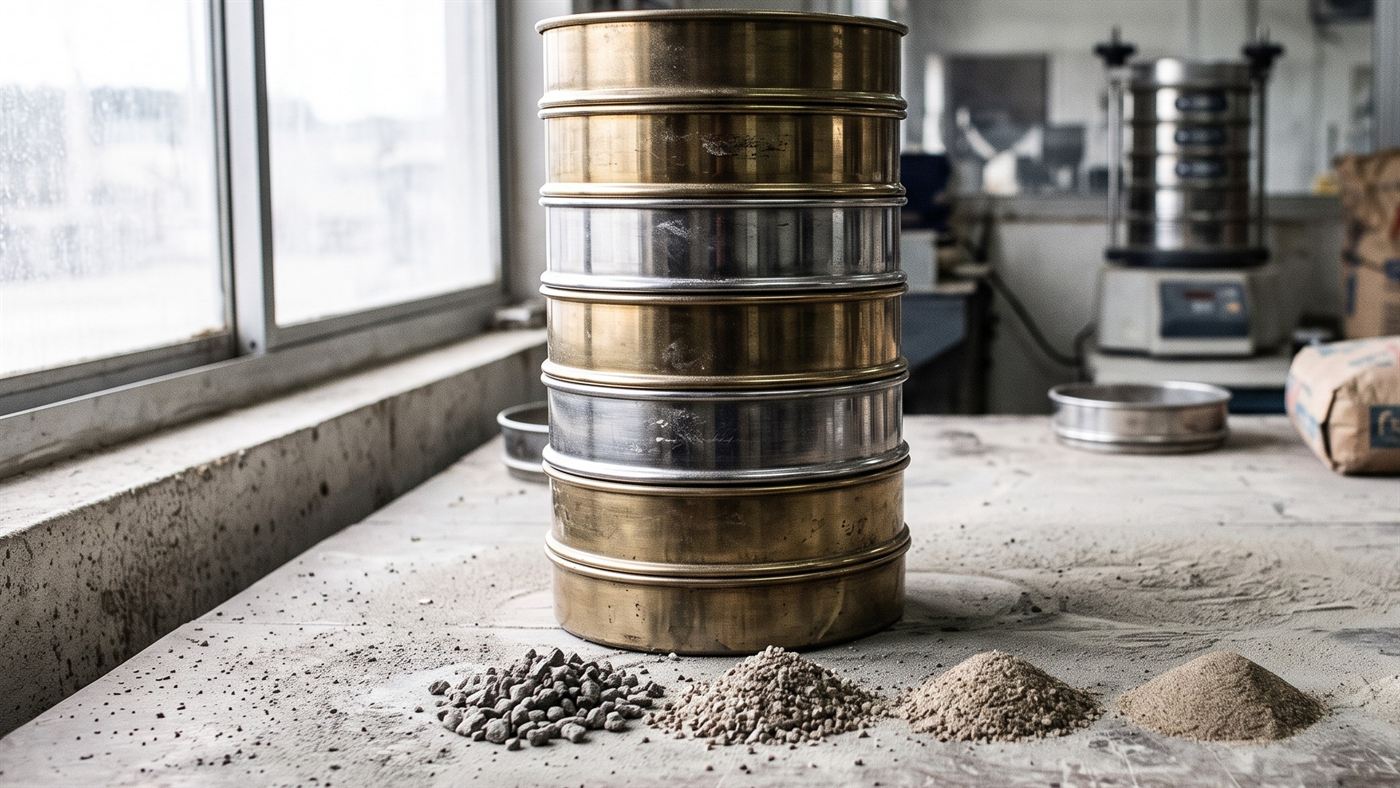

$Torre de tamices de laboratorio sobre una mesa de trabajo cubierta de polvo, con cuatro montones de agregado ordenados de la fracción más gruesa a la más fina, y una tamizadora mecánica al fondo$

1. El concepto del Módulo de Finura (MF)

El Módulo de Finura es un índice que indica el grosor promedio de tu arena. Es la primera cifra que conviene tener, y conviene decir de entrada lo que no es: no es una especificación de aceptación. El mismo número puede ser inmejorable en una máquina y quedarse corto en otra.

Para bloques de textura cerrada y buena resistencia, la referencia más usada es una mezcla combinada de agregados con un MF final de entre 3.50 y 3.70. Léelo como el punto de arranque de un equipo de gama media, no como el objetivo de todos.
Si tu arena es muy fina (MF por debajo de 2.50), la superficie específica que el cemento tiene que cubrir crece mucho: la misma mezcla te va a pedir más agua y más cemento para llegar al mismo sitio.
Si es muy gruesa (MF por encima de 4.00), la textura se abre y la pieza tiende a desmoronarse al desmoldar.

Y esos tres límites se mueven, porque dependen de la energía de tu máquina. Una vibroprensa grande —más masa vibrante, más aceleración, más presión de cierre— cierra mezclas que en un equipo liviano no cerrarían: con arenas por encima de 4.00 de MF se pueden sacar piezas de buena cara, porque la máquina pone la parte del trabajo que a la mezcla le falta. Ese mismo material, en una máquina de menor energía, se abre en la cara del bloque y se desmorona al desmoldar. Por eso una planta con equipo liviano se ciñe mucho más a estos números que una con equipo pesado, y las dos están haciendo lo correcto.

Es la otra cara de algo que repetimos al recomendar maquinaria: el mismo equipo rinde distinto según los agregados de tu región. También al revés — la misma arena rinde distinto según el equipo que la compacte.

El árbitro no es el índice, es la pieza: la textura de la cara, el comportamiento al desmoldar y la resistencia a la edad que te exijan. Si tu MF se sale del rango y tu bloque cumple, tu bloque tiene razón.

2. Los Límites de Referencia de la Banda ACI

El Módulo de Finura resume toda la curva en un solo número, y dos arenas muy distintas pueden dar el mismo. Por eso la ACI 211.3R va más allá y recomienda una banda de retenido para cada tamiz. Es la referencia con la que trabajamos en VibroTech Latam cuando una planta todavía no tiene datos propios, y estos son sus límites de retenido individual:

No. 4 (4.76 mm): 19% - 30% (Asegura el esqueleto grueso del bloque).
No. 8 (2.38 mm): 10% - 22%
No. 16 (1.19 mm): 10% - 21%
No. 30 (0.59 mm): 10% - 20%
No. 50 (0.30 mm): 10% - 20%
No. 100 (0.15 mm): 5% - 15% (El porcentaje de finos críticos para la cohesión).

Gráfico del retenido individual en cada tamiz: la banda ACI 211.3R sombreada, con una arena de ejemplo que se mantiene dentro en los seis tamices y otra demasiado gruesa que se sale por encima en el No. 4 y el No. 8 y cae por debajo del límite en los tamices finos

Si tu arena se sale de esta banda, tu mezcla está desbalanceada respecto de esta referencia. Es un aviso, no un rechazo.

Fíjate en la forma que tiene el problema, porque es la que vas a ver en planta: una arena demasiado gruesa no se sale por un solo lado. Se sale por arriba en los tamices gruesos y, como el 100 % se reparte entre todos, cae por debajo en los finos. Es el mismo material contado dos veces: lo que sobra arriba es exactamente lo que falta abajo.

Conviene ser claro con lo que esta banda es: una recomendación, no un requisito de aceptación. Ninguna norma de producto te rechaza un bloque por el retenido de tu arena en el tamiz No. 8; te lo rechaza por lo que la pieza mide, resiste y absorbe. La banda es el camino más corto y más probado para llegar hasta ahí sin experimentar a ciegas, y por eso la usamos. Pero una planta que lleva tiempo midiendo su material y su producción acaba conociendo su propia franja de confianza, más ancha o más estrecha que esta, ajustada a la máquina que tiene. Cómo se construye esa franja propia da para un artículo entero, y es el que viene.

3. Cómo solucionar una arena fuera de límites (Mezcla de Tolvas)

Rara vez una sola arena de cantera cumple perfectamente con esta banda. La solución de ingeniería es mezclar arenas. Generalmente combinamos una arena gruesa (A1) con una arena media/fina (A2) para compensar las deficiencias de cada una.

Para facilitarte este cálculo complejo, hemos desarrollado el Simulador Interactivo de Dosificación de Arenas de VibroTech Latam.

4. Prueba tu mezcla en nuestro simulador en tiempo real

Hemos digitalizado las ecuaciones de la norma ACI y de clasificación USCS para que puedas validar tu arena en segundos:

Ve a nuestra pestaña Comunidad Pro.
Introduce los datos de la granulometría de tus arenas actuales (A1, A2 y A3).
Mueve las barras deslizadoras para ajustar los porcentajes de mezcla.
Qué buscar: mueve las barras para acercar la línea naranja de tu mezcla a la zona sombreada azul (la banda ACI). El sistema te dirá si tu arena clasifica como SW (Bien Graduada). Meterla entera en la banda es la meta cuando arrancas sin datos propios; si tu equipo ya te produce bien con la curva rozando un límite, no persigas el dibujo perfecto.
